ArcGIS中的线性参考/动态分段技术（三）几个Linear Referencing应用场景在AGS中的实现

Comment

        现在来实现上面提到的3个功能。1、对于某条公路上的一点进行Identify操作，要求返回该点在公路上的桩号值：        以Silverlight API为例。为了在服务器端使用ArcObjects，在Asp.net工程中添加一个名为LinearRef的Silverlight-Enabled WCF Service，在LinearRef.svc.cs文件中添加以下代码：namespace RoadDycSeg.Web.WCF{ [ServiceContract(Namespace = “”)] [AspNetCompatibilityRequirements(RequirementsMode = AspNetCompatibilityRequirementsMode.Allowed)] public class LinearRef { public IRouteLocator2 pRtLocator = null; ESRI.ArcGIS.Server.IServerObjectManager pSOM = null; public ESRI.ArcGIS.Server.IServerContext pServerContext = null; public LinearRef() { ESRI.ArcGIS.ADF.Identity identity = new ESRI.ArcGIS.ADF.Identity(“ArcGISWebServices”, “yourpassword”, “”); ESRI.ArcGIS.ADF.Connection.AGS.AGSServerConnection agsconn = new ESRI.ArcGIS.ADF.Connection.AGS.AGSServerConnection(“localhost”, identity); agsconn.Connect(); pSOM = agsconn.ServerObjectManager; pServerContext = pSOM.CreateServerContext(“shaanxi”, “MapServer”); ESRI.ArcGIS.Carto.IMapServer2 pMapServer = pServerContext.ServerObject as ESRI.ArcGIS.Carto.IMapServer2; ESRI.ArcGIS.Carto.IMapServerObjects2 pMapServerObjects = pMapServer as ESRI.ArcGIS.Carto.IMapServerObjects2; … Continue reading ArcGIS中的线性参考/动态分段技术（三）几个Linear Referencing应用场景在AGS中的实现 »

Blogger搬过来的

利用免费的地图来解决实际问题

Comment

        Google Map的API虽然免费，好用，但终究需要那么一些Javascript基础；ESRI最近推出的Mapping for Everyone使用起来就更简便，内容也更丰富，能够让大家轻松地在自己网页里嵌入一张可互动的地图，比如这样就可以查看美国09年的失业率统计：        它能够帮助我们做什么呢？这就有个例子，这位老兄正利用一张地图，劝说他的好友卖掉房子，准备搬家呢：）

Blogger搬过来的

ArcGIS中的线性参考/动态分段技术（二）：Linear Referencing在ArcGIS Server中的实现原理

Comment

        首先来思考几个Linear Referencing的应用场景（后面会对这些场景一一实现）：        1、对于某条公路上的一点进行Identify操作，要求返回该点处在公路上的里程值；        2、输入起始和终止桩号，要求将其间的路段显示在地图上；        3、类似GoogleMap的交通流量地图。        要将这些功能在ArcGIS Server中“落地”，首先决定采用哪种开发方式：客户端API还是Web ADF？两者皆可。但是稍加思考，两种方式的API中都没有提供有关Linear Referencing的解决办法。所以，Linear Referencing在ArcGIS Server中的实现原理还是得依靠ArcObjects了。        ArcObjects中，Linear Referencing的功能在ESRI.ArcGIS.Location库中，请见：http://resources.esri.com/help/9.3/ArcGISEngine/dotnet/10745641-b5e3-4600-979f-cdf9d2bbc7ce.htm#About%20linear%20referencing。        为了实现上述功能，其中比较关键的有两个类：RouteLocator和RouteEventSource。RouteLocator的IRouteLocator2接口有Identify和Locate两个方法，前者可根据地理坐标识别出Route上的位置（M值）；后者可根据M值来定位出Route上相应的Geometry。如果已有EventTable，需要对上面的每个Event进行定位，除了重复使用IRouteLocator2.Locate方法（或者LocateRow方法）外，也可通过构建RouteEventSource来实现。它是一种特殊的FeatureClass（继承自FeatureClass），其中的每个Feature代表了EventTable中的一个Event，而这个Feature的Shape字段内容则是根据EventTable和Route　FeatureClass，利用Dynamic　Segmentation技术实时计算出来的。        关于如何获得可用的IRouteLocator2接口和RouteEventSource，文档中已经讲的很清楚；另外ESRI.ArcGIS.Location中还提供了实现ArcMap中Linear Referencing里所有功能的接口，有兴趣的朋友可以仔细阅读。

Blogger搬过来的

ArcGIS中的线性参考/动态分段技术（一）：Linear Referencing背景

Comment

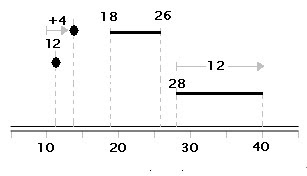

Linear Referencing背景        定位：介绍Linear Referencing背景；在ArcMap中关于Linear Referencing的结构和功能；以及ArcGIS Server中几个应用场景的实现。        注：有关更详细的操作可查看在线帮助，或搜索论坛。什么是Linear Referencing        Linear Referencing（下文引用为LR）翻译过来是线性参考，在公路，管网等行业的GIS应用中时常提到。LR是一种利用沿着可测量的线要素的相对方位来存储地理位置的方法。比如下图中：        下面线的长度一次标为0，10，20，30，40……，而沿着这条线，我们看到上面有： 一个位于坐标12处的点； 一个位于坐标10东侧4个坐标的点； 一段起始坐标分别为18和26的线段； 一段起始坐标为28，长度为12的线段。         为什么要用到LR技术？主要有两个原因：1、很多事件，像上边的例子一样，是通过沿着（曲）线的相对位置来记录的；2、要显示一条线上的多个属性集合时，由于各个属性在（曲）线上所对应的位置不同，同一数据源如果不做处理，很难达到要求。使用LR技术可解决此问题。        以公路方面的一个应用场景为例说明。我们要显示一条公路的4种不同属性：道路管辖情况、路面材料、路段限速情况和路况，假设该公路长100公里：1、前40公里为交警2大队管辖，后60公里为交警4大队管辖；2、30至70公里为水泥路面，其余为沥青路面；3、0-20公里的路段限速45km/h，20-40公里的路段限速35km/h，40-70公里路段限速45km/h，70-100公里路段限速55km/h；4、0-20公里路况一般，20-40公里路况很好，40-60公里路况很差，60-100公里路况很好。        属于同一数据源对应多个属性（且属沿线分布）的情况。如果不使用LR技术，那么需要4个公路图层，每个图层的公路根据属性分成长短不同的段落（Feature），才能够将这些属性展示出来；而是用了LR技术后，只需要一个公路数据（Feature数量不限），和四个事件表即可在不改变实际公路数据的情况下，按要求显示上述四种属性。        Dynamic Segmentation：动态分段，属于LR采用的一种技术（一般应称之为线性参考问题中的动态分段技术）。是根据属性表中存储的相对位置信息，以及相应的线性数据，动态计算出线性数据上相对位置所对应的实际地理坐标的过程。动态分段正是因为表达不同属性时，不用去分割实际的地理数据，而是动态计算出该属性对应的地理位置而得名。ArcGIS中Linear Referencing的实现原理        ArcGIS中实现Linear Referencing主要通过以下两种数据结构：1、Route FeatureClass2、Event Table        通过Dynamic Segmentation技术，Event Table中不同位置的Event就定位到了Route FeatureClass下对应的Line Feature上。Route FeatureClass        实际上是拥有两个特殊字段的Polyline FeatureClass：1、必须包含有M（Measure）值的Shape字段。拥有M值的Shape字段，不但能存储x,y(,z)坐标，还能够多存储一个M数值；2、必须包含有一个标识线段ID的字段，可以是Number或者Text类型。        除了上述两个字段要求，还可以有其他字段。        Route FeatureClass不同于普通的Polyline FeatureClass，是因为它具有一个测量系统，而这个测量系统的原理就是，通过存储在Feature的Vertice中的M值以及该Feature实际的ShapeLength，来动态插值出线上每一点的相对位置。比如一条公路数字化时，有两个节点（Vertice），分别表示该公路的起始桩号0公里和结束桩号100公里，该Feature存储在WGS1984坐标系中，ShapeLength为2.00，那么该公路上40公里处的位置，就应该位于图上该Feature的40%的位置，也就是ShapeLength为0.80的位置。        而ArcGIS中，不要求每个节点都必须有M值。对于没有M值的节点其M值会标记为NaN（not a number）：        此外在不违反逻辑错误的情况下，M值可以随意设置。比如上图左边的图形，0-10段的实际ShapeLength看起来比10-20段的ShapeLength明显要长，也可以将上述四个节点的M值随意地设置为0，3，7，30。但是如果设置为0，10，5，30的话就产生了逻辑错误（route measure anomalies），ArcMap中会将其突出显示，提醒用户使用工具修改。Event Table        实际上是拥有2-3个特殊字段的表（ArcGIS支持的表均可，甚至可以是有特定格式的text文件）：1、类似Route FeatureClass中RouteID的一个字段。用来存储与Route FeatureClass中哪个线Feature对应。可以是Number或Text类型；2、根据Event类型不同而必须的1-2个字段： Point Event：比如108国道1900公里处发生了交通事故这个Event，需要一个Number类型的字段来记录1900这个相对位置； Line Event：比如108国道1850到1950公里段的路况很差这个 Event，需要两个Number类型的字段来分别记录1850、1950这两个起止位置。         除了上述两个字段要求，还可以有其他字段。        Event Table中一条记录就对应了需要在线上定位的一个点或一段距离，可以用来标识事件或属性等。下图描述了Dynamic Segmentation技术利用Route FeatureClass和Event Table产生的结果：ArcGIS桌面中对Linear Referencing的实现        ArcGIS桌面中不仅提供了专门的Linear Referencing Toolbox，对于产生的结果图层，也能像普通图层一样进行各种操作，而针对Linear Referencing的方方面面也提供了非常细粒度的操作供用户调整。 对Route FeatureClass的创建与修改。包括：通过Catalog或Tool或向导创建RouteFeatureClass；利用Tool从已有的Polyline FeatureClass创建Route FeatureClass；通过Tool或向导利用已有的Point FeatureClass来校准Route FeatureClass的M值（注：通过对RouteID字段建立索引，可提高Dynamic Segmentation的效率）； 利用Route Editing Toolbar对其进行修改； 将Route FeatureClass作为图层显示，并对其进行查询。包括：对Route进行Identify。查询出线上任意点的M值（Identify Route Locations工具需从Customize中调出）；查找某条线上指定M值的位置（包括Point和Line两种），通过Find工具实现；自定义符号显示M值的异常。包括逻辑错误等，可通过Route图层的属性对话框实现；在地图上像刻度尺一样任意显示Route的M值（Hatch）。通过将定义Hatch Definition（可多个），将其组织在Hatch Class（可多个）下，并附加SQL Query和Range Scale操作，基本实现任意复杂的“道路标尺”，而“标尺”的Label也可进行Script的高级控制，最终还能将“标尺”转换为Graphics，或将“标尺”风格另存为Style。在Route图层的属性对话框中实现； 通过Tool和Attribute … Continue reading ArcGIS中的线性参考/动态分段技术（一）：Linear Referencing背景 »

Blogger搬过来的

Local方式连接成功，Internet方式连接失败的原因之一

Comment

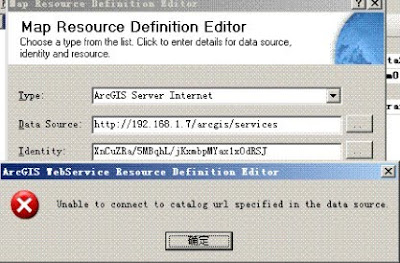

        以前也看到论坛中有朋友说这个问题，前两天刚好碰到，记录一下，方便其他朋友查阅。        症状：1、在ArcCatalog中，通过Local方式连接gis server没有问题，通过Internet方式连接（首先保证输入的字符串格式正确）提示：the request method (get.post,ect) was not allowed。。。。2、ADF开发时（比如新建一个web mappling application模板），在MapResourceManager中，通过Local方式连接数据源没有问题，通过Internet连接时出错如下图：        解决办法：很有可能是安装时未进行Web Application Post Install引起的，（重）做一遍Web Application Post Install即可。

Blogger搬过来的

ArcGIS API for Silverlight 1.0兼容Silverlight 3

Comment

        silverlight api 1.0正式版（build 269）可以使用silverlight 3，在silverlight 2的开发环境下直接下载silverlight 3 tools安装即可。        silverlight 3 RTW版是7月10号发布的，关于新特性，网上有很多文章，相比以前的版本，怀疑的声音已经听不到了，只有褒奖和期待，而其中更有被誉为神作的.NET RIA Service，使得在.NET框架下的前后台通信变得更加方便。拭目以待吧：）        截个图，体验一下sl3中非真正3d引擎的3d效果：

Blogger搬过来的

ArcGIS API for Silverlight/WPF RC版本发布

Comment

        ArcGIS API for Silverlight/WPF RC(release candidate)版本发布，正式版也倒计时了。        bug：修正的一个最大bug就是在vs2008中使用design mode时十开九死的状况。        几个比较大的变化：1、所有的assembly和namespace都添加“Client”后缀，比如ESRI.ArcGIS.*变为ESRI.ArcGIS.Client.*，就是为了区别Silverlight API和其他ESRI API，比如ArcObjects。由此可以看出，在SL程序中调用AO也是名正言顺的事情；2、ESRI.ArcGIS.Widgets.*变成了ESRI.ArcGIS.Client.Toolkit.*；3、ESRI.ArcGIS.VirtualEarth.*变成了ESRI.ArcGIS.Client.Bing.*；4、Clustering属性从FeatureLayer挪到了GraphicsLayer,允许对其进行更大程度的自定义；        另外，对于209版本中，用QueryTask无法完成带中文字符的属性查询问题，也得到了修正。        具体参见：What’s New

Blogger搬过来的

ArcGIS API for Silverlight开发入门外传：在程序中调用AO

Comment

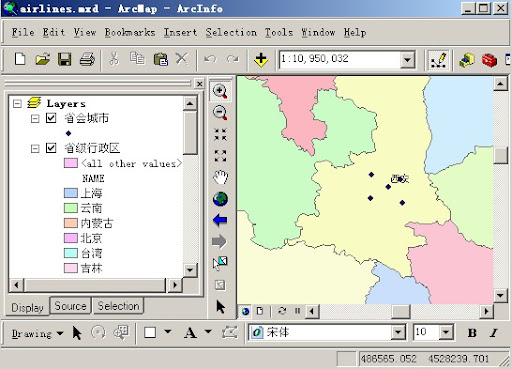

        Silverlight API的开发入门系列的文章上回已经结束，但其实能讲的东西还有很多，实在不能面面俱到。这次再补充一个比较重要的功能，就是在Silverlight API程序中调用ArcObjects，来完成一些复杂的geoprocess功能。        ADF之所以强大，除了其本身的类库外，它还能在服务器端调用AO，来完成比如在线编辑或者Geoemtry的处理工作；而ESRI官方的说法，建立在REST服务基础上的程序目前都不具备在线编辑的功能（因为要与服务器端的数据库打交道），但他们把这项功能作为日程，提到了研发计划内。目前而言，要在Silverlight API中完成数据编辑工作，他们的劝告是，“如果你不怕把你的双手弄脏，那就去做吧”。        言归。AO本身是COM组件，.NET是利用COM Interop技术与其打交道的，这显然是Silverlight的客户端环境办不到的。这就需要与服务器端进行通信。Silverlight与服务器端通信，最常用的是WebClient类，稍复杂的还有HttpWebRequest类，而传统的ASP.NET Web Service与更强大的WCF则为远程调用AO提供了可能。下面还是来看一个实例，功能是在程序中向数据库中添加一个点，以Web Service为例（关于如何使用Web Service可以查资料，这里不做讲解）。        在Silverlight所在的ASP.NET工程中新建一个ASP.NET Web Service，添加一个WebMethod，如下：public class WS_AOAddPoint : System.Web.Services.WebService { [WebMethod] public string HelloWorld() { return “Hello World”; } [WebMethod] public bool AddPointToFileGDB(double x, double y) { IAoInitialize aoInit = new AoInitializeClass(); aoInit.Initialize(esriLicenseProductCode.esriLicenseProductCodeEngine); IWorkspaceFactory pWSF = new ESRI.ArcGIS.DataSourcesGDB.FileGDBWorkspaceFactoryClass() as IWorkspaceFactory; ESRI.ArcGIS.esriSystem.IPropertySet pPropertySet = new ESRI.ArcGIS.esriSystem.PropertySetClass(); pPropertySet.SetProperty(“DATABASE”, @”E:arcgisserveragsedit_simpleaddpointchina_airlines.gdb”); IFeatureWorkspace pFW = pWSF.Open(pPropertySet, 0) as IFeatureWorkspace; IPoint pPoint = new PointClass(); … Continue reading ArcGIS API for Silverlight开发入门外传：在程序中调用AO »

Blogger搬过来的

ArcGIS API for Silverlight开发入门（8）：在程序中使用Virtual Earth的服务

Comment

        Silverlight API中还包括了一个ESRI.ArcGIS.VirtualEarth.dll类库，让我们可以方便的访问到老东家的VirtualEarth服务。目前Silverlight API中提供的VirtualEarth服务有三种：Map，Geocode和Routing，不过一看就知道后两种服务对于国内的数据来说又无缘了。        直接看如何使用它的Map服务获取地图数据吧。同前，新建一个Silverlight工程，添加ESRI.ArcGIS.dll和ESRI.ArcGIS.VirtualEarth.dll的引用，引入xml命名空间，在xaml里面这样写：         可以看出，和添加其他图层基本是一样的。SIlverlight API中针对VE地图的图层类型是TileLayer，LayerStyle有三种：Road，Aerial和AerialWithLabels，分别对应矢量图，影像图和带街道标注的影像图。ServerType就比较特殊了，有两种：Staging和Production，分别对应访问VE服务的账户类别，前者是免费的，后者是收费的。如果你此时运行程序的话，那是看不到地图的，因为TileLayer还有个关键的token属性没有设置。        VE的服务那是相当安全，每次访问VE的服务，都要提供一个token（一个加密字符串）来进行身份验证，而这个token又是根据TokenService自动生成的，要通过TokenService生成一个token，又需要一个合法的Microsoft Virtual Earth Platform developer account……明白了这个过程，就来做我们的工作吧。        首先，去申请一个Microsoft Virtual Earth Platform developer account,当然之前你还得有一个Windows Live账号。申请的这个账号是Evaluation版的，所以决定了以后我们只能使用Staging的服务，如果要把它变成Production版本，可以通过邮件联系微软，然后缴费；        之后到注册时所填的邮箱去激活申请的Microsoft Virtual Earth Platform developer account账号，然后为其设置密码（必须是8-14为之间，包括大、小写字母，数字，且还要有非字母数字的字符，和windows server 2008是一样的），我们平常肯定不会这样设置密码，为了以防万一，建议赶紧把设置好的密码记录下来，没准哪天就忘了。现在就可以用这个账户和密码来访问TokenService，通过它生成token，交给TileLayer的token属性。        为了安全目的考虑，token是不建议也不能直接在Silverlight程序中进行设置的。那么怎么办呢？这样办：1、通过装载Silverlight的aspx页面的Page_Load方法，来申请我们的token，并把它添加到Silverlight的初始参数中，2、然后当Silverlight插件载入的时候，把token读出来，3、在Map_Loaded事件中，赋给TileLayer。1、通过TokenService申请token：在web app中add web reference，url用https://staging.common.virtualearth.net/find-30/common.asmx?wsdl，起个名字叫VirtualEarthService.TokenService。其中Xaml1是Silverlight插件的ID：2、Silverlight插件载入时读出这个token。在App.xaml.cs中：private void Application_Startup(object sender, StartupEventArgs e) { VEtoken = e.InitParams[“token”]; this.RootVisual = new Page(); }3、最后在加载地图控件后，交付token：private void Map1_Loaded(object sender, RoutedEventArgs e) { foreach (Layer layer in Map1.Layers) if (layer is TileLayer) (layer as TileLayer).Token = (Application.Current as App).VEtoken; }        终于能看见VE的图了。当然，我们的开发账户是免费的，所以地图上有很多“Staging”麻点（每个tile一个）：         至此，ArcGIS API … Continue reading ArcGIS API for Silverlight开发入门（8）：在程序中使用Virtual Earth的服务 »
